AMNESIA33：開源TCP/IP協議棧系列漏洞分析與驗證
發布時間 2020-12-14前言
近期，國外安全研究人員在多個被廣泛使用的開源TCP/IP協議棧發現了多個漏洞，這一系列漏洞統稱為AMNESIA33。這些漏洞廣泛存在于嵌入式和物聯網設備中，影響了多個行業領域（包括醫療、運輸、能源、電信、工業控制、零售和商業等），目前已知范圍內涉及了超150家供應商以及數以百萬計的設備。與URGEN11和Ripple20不同的是，AMNESIA33影響的是多個開源TCP/IP協議棧，因此這些漏洞可以悄無聲息地影響到無數個代碼庫、開發團隊與各個公司的產品。目前已知的漏洞涉及到了智能家居、工廠PLC、SCADA設備與工控交換機，電力監控等設備。
這些漏洞存在于uIP、FNET、picoTCP和Nut/Net等開源協議棧上，影響TCP/IP協議棧的多個組件，包括DNS、IPv6、IPv4、TCP、ICMP、LLMNR和mDNS等。其中包括多個嚴重漏洞，它們的CVE編號分別為CVE-2020-17437、CVE-2020-17443、CVE-2020-24338、CVE-2020-24336、CVE-2020-25111。
CVE-2020-17437（CVSS評分8.2）、CVE-2020-17443（CVSS評分8.2）可導致設備拒絕服務。CVE-2020-24338、CVE-2020-24336、CVE-2020-25111（這三個CVSS評分均為9.8）都可導致遠程代碼執行(RCE)。其它28個漏洞的嚴重程度各異，CVSS評分分別從4到8.2。
由于IoT、OT、IT設備供應鏈的特性，漏洞影響的設備眾多，影響范圍廣且持續時間長，漏洞修復的實施較困難。同時，由于uIP、picoTCP開源協議棧已經不再維護，所以部分漏洞沒有補丁，很多產品只能尋找替代技術方案或者是增加防范措施。
對于這些漏洞的防范緩解措施，我們建議采取如下幾個措施：
● 配置內網設備的DNS服務器為內網DNS服務器。
● 利用漏掃產品識別出采用問題協議棧的設備資產，對組織內可能存在問題的IoT、OT和IT設備進行風險評估。
● 防火墻及IPS產品加入AMNESIA33漏洞攻擊識別特征，監控惡意流量。
● 盡可能更新相關受影響協議棧到最新版本。
下表是部分已經修復的協議棧及版本：
TCP/IP協議棧 | 修復版本 |
FNET | 4.70及以上 |
uIP-Contiki-NG | 4.6.0及以上 |
Nut/Net | 5.1及以上 |
CISA聯盟分享了13個涉及到AMNESIA33漏洞的公司的產品修復建議，包括了Microchip、Siemens等公司的產品，詳見參考鏈接[5]。
1、DNS協議解析

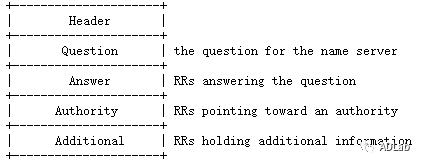

DNS的請求和響應的基本單位是DNS報文（Message）。請求和響應的DNS報文結構是完全相同的，每個報文都由以下五段（Section）構成：

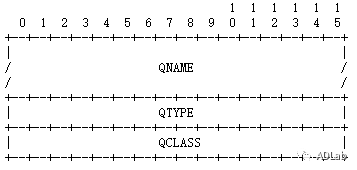

DNS Header是每個DNS報文都必須擁有的一部分，它的長度固定為12個字節。Question部分存放的是向服務器查詢的域名數據，一般情況下它只有一條Entry。每個Entry的格式是相同的，如下所示：
QNAME是由labels序列構成的域名。QNAME的格式使用DNS標準名稱表示法。這個字段是變長的，因此有可能出現奇數個字節，但不進行補齊。DNS使用一種標準格式對域名進行編碼。它由一系列的label（和域名中用.分割的label不同）構成。每個label首字節的高兩位用于表示label的類型。RFC1035中分配了四個里面的兩個，分別是：00表示的普通label，11（0xC0）表示的壓縮label。
Answer、Authority和Additional三個段的格式是完全相同的，都是由零至多條Resource Record（資源記錄）構成。這些資源記錄因為不同的用途而被分開存放。Answer對應查詢請求中的Question，Question中的請求查詢結果會在Answer中給出，如果一個響應報文的Answer為空，說明這次查詢沒有直接獲得結果。

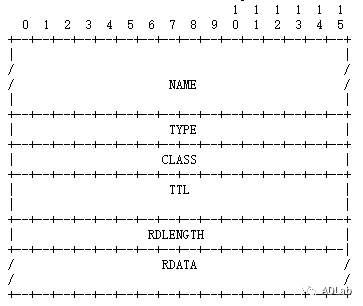

RR(Resource Record)資源記錄是DNS系統中非常重要的一部分，它擁有一個變長的結構，具體格式如下：
● NAME：它指定該條記錄對應的是哪個域名，格式使用DNS標準名稱表示法
● TYPE：資源記錄的類型。
● CLASS：對應Question的QCLASS，指定請求的類型，常用值為IN，值為0x001。
● TTL(Time To Live)資源的有效期：表示你可以將該條RR緩存TLL秒，TTL為0表示該RR不能被緩存。TTL是一個4字節有符號數，但是只使用它大于等于0的部分。
● RDLENGTH：一個兩字節非負整數，用于指定RDATA部分的長度（字節數）。
● RDATA：表示一個長度和結構都可變的字段，它的具體結構取決于TYPE字段指定的資源類型。

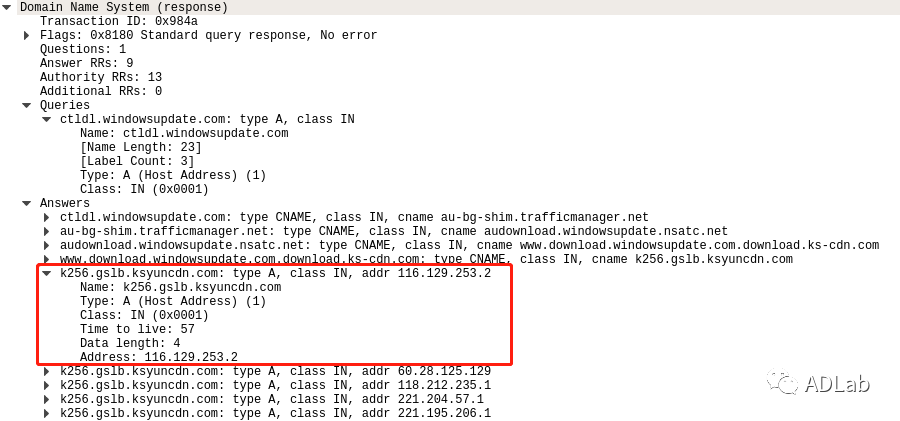

DNS響應包如下圖所示：
從上圖中可知，該Answers區段中存在9個資源記錄，紅框中表示的是主機地址（A類型）資源記錄。

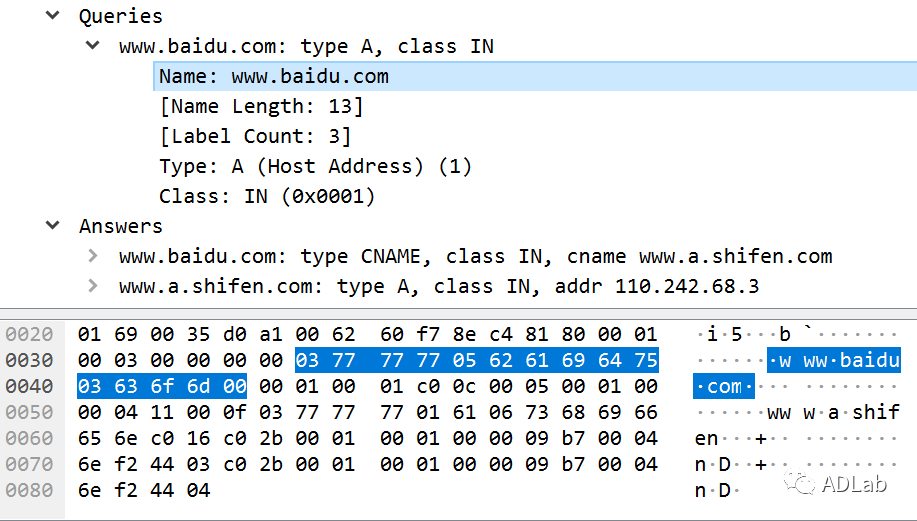

域標簽label在DNS數據包里被編碼，每個普通標簽的第一個字節代表這個標簽的長度，剩下的字母數字字符為標簽本身(一些特殊字符也是可以的)，但是最終結尾的字符一定是以空字節結尾(即0x00)，用來表示域名的結束。舉個例子，如下圖所示，域標簽第一個字符是0x03，這代表第一個標簽長度為3(即0x77 0x77 0x77 == “www”)，同理，0x62 0x61 0x690x64 0x75 == “baidu”，最后可以看到以0x00結尾。
2、TCP緊急模式

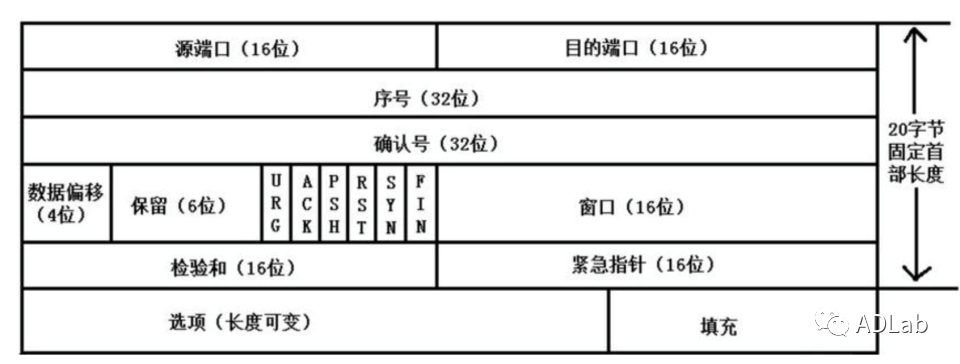

為了發送重要協議數據,TCP提供了一種稱為緊急模式(urgentmode)的機制，TCP協議在數據段中設置URG位,表示進入緊急模式。通過設置緊急模式，發送方可以在發送隊列中優先發送這部分的數據，而且不用在發送隊列中排隊，而接收方可以對緊急模式采取特殊的處理。這種方式數據不容易接受被阻塞,服務器端程序會優先接受這些緊急的數據，而不用進行排隊處理。在TCP報文中定義了兩個字段來標示緊急模式，一個URG標志，該標志表示報文中有緊急數據，另一個標志是緊急指針，它標示緊急數據在傳輸數據中偏移位置。如下圖所示：
下面我們對幾個CVSS評分較高的漏洞進行分析：
1、CVE-2020-17437

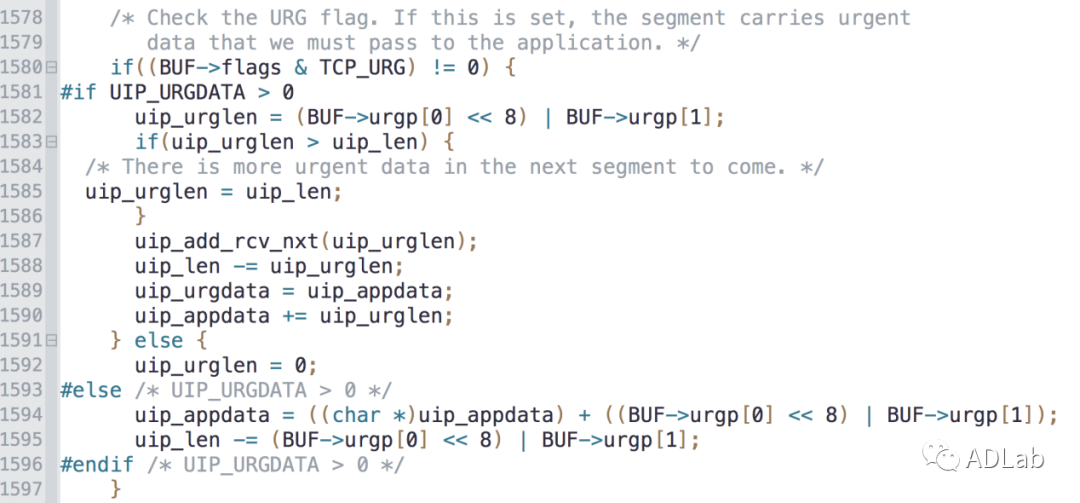

CVE-2020-17437存在于uIP協議棧的uip.c文件的uip_process函數中，該函數主要是處理ip/tcp報文，下圖是uIP協議棧對TCP報文中帶有TCP_URG緊急指針標識時的處理代碼，如果編譯時配置了UIP_URGDATA，則程序會走到下面的if分支，對緊急指針數據進行專門處理。
但是在默認情況下，UIP_URGDATA并沒有配置。代碼會進入到else分支，程序會跳過處理緊急指針數據，并修改uip_len的數值。程序在修改uip_len的時候并沒有判斷緊急指針的值，當uip_len的值特別小，而緊急指針的值urgp特別大時，就會引起整數溢出，導致設備重啟或者是越界讀寫。
2、CVE-2020-24338

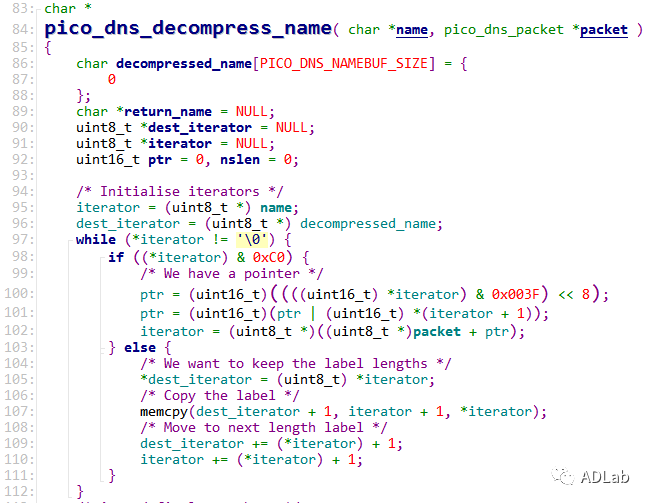

該漏洞出現在picoTCP/IP協議棧中解析域名label的pico_dns_decompress_name()函數中，該函數具體實現如下代碼所示：
第95、96行初始化iterator，name指向待解壓縮的labels，dest_iterator指向存放解壓出來的labels的緩沖區，大小為256字節。第97行開始為while循環，讀取到字符串結尾空字節退出。第98行，通過iterator&0xC0判斷label類型，如果為壓縮label，則通過packet定位到普通label所在的位置，如果為普通label直接進入else代碼塊中，第107行，調用memcpy將普通label拷貝到dest_iterator中。我們知道dest_iterator緩沖區大小只有256字節，而while循環退出條件為讀到字符串結尾空字節，因此當name長度超過256字節時，導致dest_iterator緩沖區溢出。
3、CVE-2020-24336
該漏洞出現在contiki協議棧中的ip64_dns64_4to6()中，該函數功能是將ipv4類型的DNS數據包轉換成ipv6類型的DNS數據包，關鍵代碼如下：

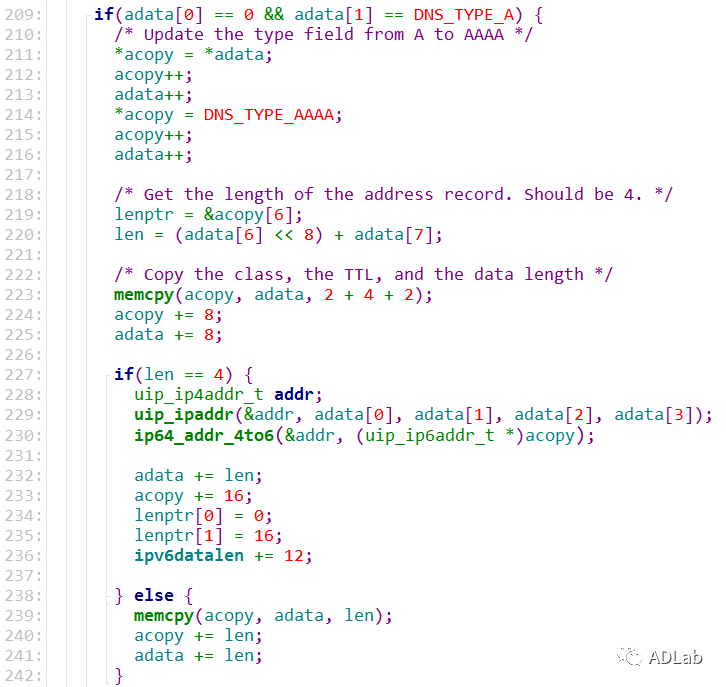

遍歷Answer區段并更新到ipv6類型的Answer區段中。從第209行開始轉換資源記錄，具體實現代碼如下所示：
首先判斷TYPE是否是DNS_TYPE_A，DNS_TYPE_A表示該資源記錄為ipv4主機地址，然后將對應區段拷貝到acopy中。第220行，從資源記錄中直接取RDLENGTH，前文已介紹，該區段表征RDATA的長度。第227行，判斷len長度是否等于4，這里正常情況，len應該為4，因為ipv4地址長度為4個字節。如果len不等于4，則進入else語句中，直接調用memcpy進行RDATA數據拷貝。這里是存在問題的，Ipv4主機地址長度不等于4，并沒有驗證主機地址的合理性而且len最大為0xFFFF，直接拷貝可能導致緩沖區溢出。
4、CVE-2020-25111

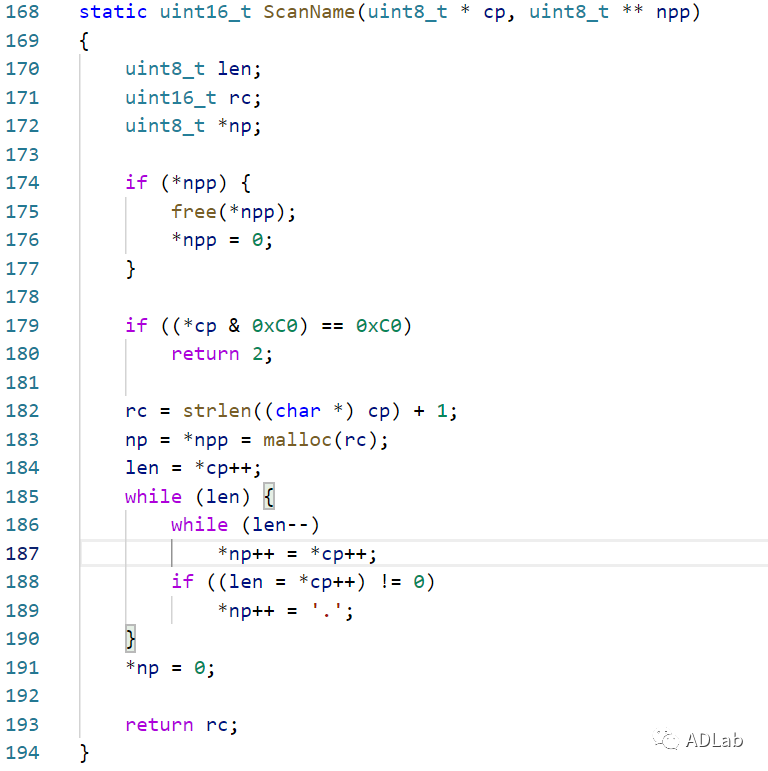

在使用Nut/Net協議棧的設備中，NutDnsGetResourceAll()是處理DNS請求的函數，其中處理DNS答復的函數是DecodeDnsQuestion()，處理域標簽的函數是ScanName()，漏洞就出現在ScanName()函數中。如下圖所示，cp為指向域名第一個字節的指針(即第一個域標簽的長度字節)，*npp為即將被解析的域名buffer，通過strlen()將整個域名長度賦值給rc,然后基于rc分配*npp buffer，之后通過一個while，循環處理每一個label。問題顯而易見，cp是攻擊者可控的，由此可以控制*npp的大小。而對于標簽的長度，即len變量，直接從數據包中得到，并沒有做任何邊界檢查，然后通過while循環處理。因此可以對len設置任意的值，即攻擊者對*npp buffer可控的長度。由此可以在堆中造成越界寫，這可導致遠程代碼執行(RCE)。
5、CVE-2020-17443
CVE-2020-17443存在于PicoTCP協議棧pico_icmp6.c文件中。問題代碼位于pico_icmp6_send_echoreply（）函數中，該函數的主要功能是回復ICMPv6應答數據包以響應對端的ICMPv6Echo(ping)請求。

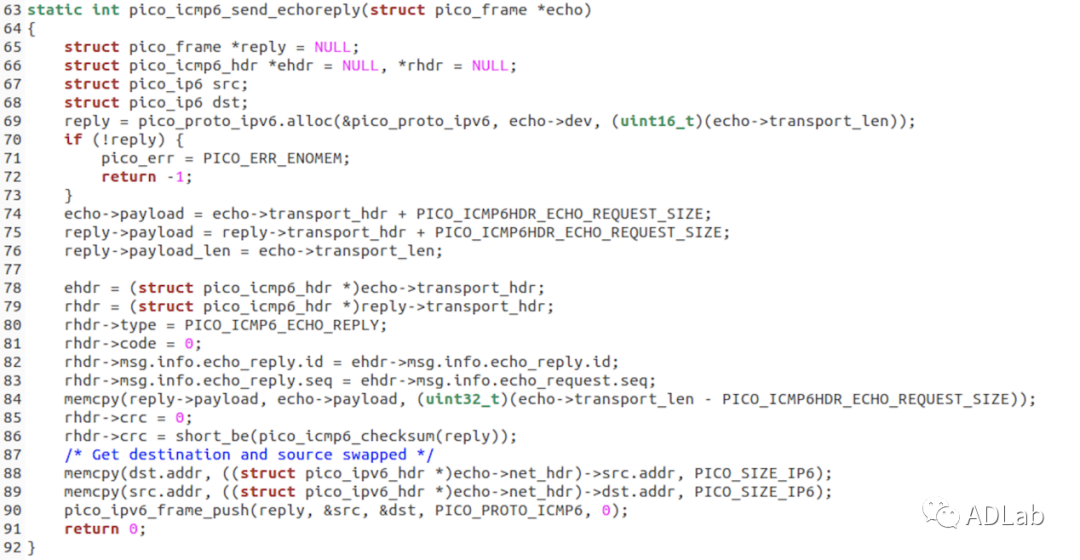

我們可以看到，第68行，replay結構的緩沖大小基于echo的報文中transport_len變量。在第84行，程序從echo->payload向reply->payload地址復制了長度為echo->transport_len- 8大小的數據。
注意，如果echo->transport_len小于 8，echo->transport_len - 8會導致整數溢出，memcpy操作會導致緩沖區溢出。
在PicoTCP協議棧攻擊者通過構造惡意的ICMPv6數據包，這個惡意的數據包ICMP報頭小于8，會導致設備重啟或拒絕服務。
漏洞驗證
漏洞驗證視頻請查看ADLab公眾號
參考鏈接：
[1] https://www.forescout.com/research-labs/amnesia33/[2]https://www.securityweek.com/amnesia33-vulnerabilities-tcpip-stacks-expose-millions-devices-attacks
[3] https://www.zdnet.com/article/amnesia33-vulnerabilities-impact-millions-of-smart-and-industrial-devices/
[4] https://tools.ietf.org/html/rfc1035
[5] https://us-cert.cisa.gov/ics/advisories/icsa-20-343-01
