記一次VMware的崩潰調試分析過程
發布時間 2020-08-111.研究背景

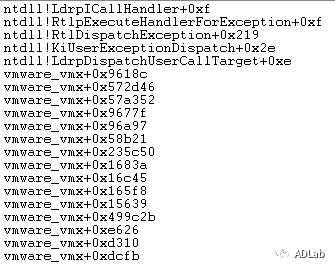

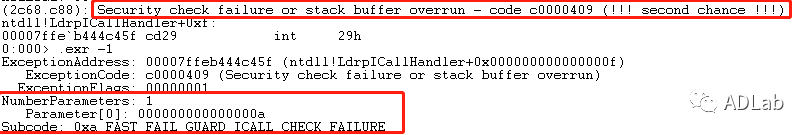

使用WinDbg-I指令將WinDbg設置為即時調試器，VMware-vmx.exe程序崩潰后自動彈出WinDbg。堆棧信息如下：
調試信息顯示stack buffer overrun異常，最初推斷可能是緩沖區溢出漏洞。
通過查詢資料后發現，從Windows 8開始，Windows設計了一個新的中斷INT 29H，用以快速拋出失敗，在sdk中被聲明為__fastfail， __fastfail內部函數不會返回。

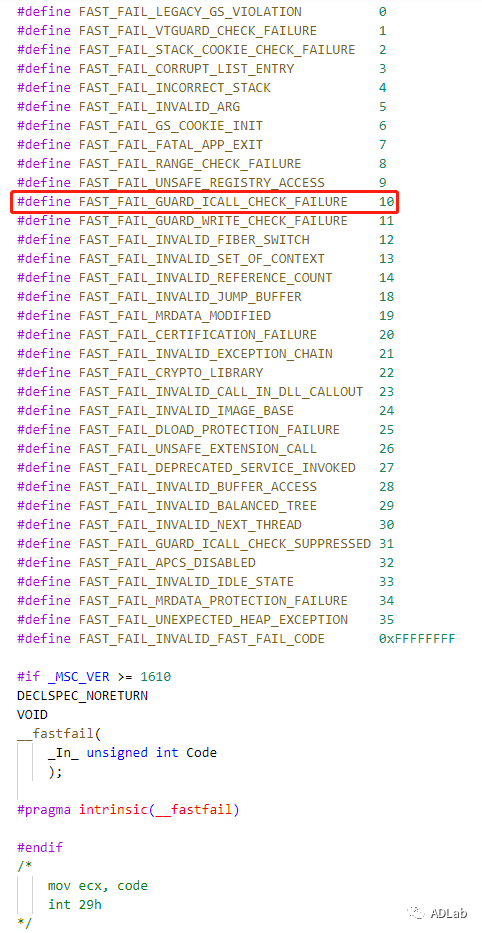

在上圖中，程序終止于int 29h，而它的參數為0xa，對應FAST_FAIL_GUARD_ICALL_CHECK_FAILURE，由此推斷問題可能出現在CFG的檢查過程中。
從函數調用棧中vmware_vmx+0x58b21地址向上追溯，動態調試程序，比較程序正常運行與異常崩潰的函數調用區別，定位到與程序崩潰相關的函數sub_1400965A0。

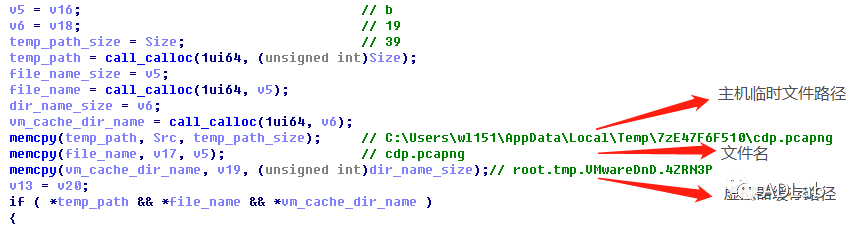

使用Windbg Attach vmware-vmx.exe程序，在sub_1400965A0函數設置斷點，開始動態調試。從7z打開的壓縮文件中拖拽cdp.pcapng的文件，程序在斷點處停下。通過動態調試可知該函數中calloc分配了三個堆空間，分別用于存放：主機臨時文件路徑temp_path、目標文件名file_name以及VMware中的緩存目錄名vm_cache_dir_name。

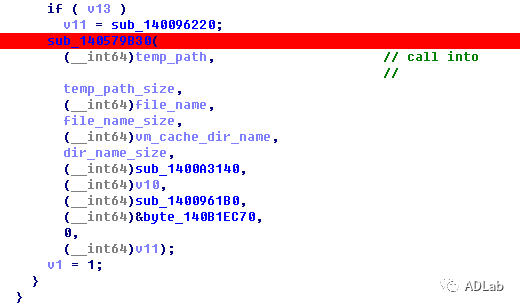

但是打開主機Temp目錄下卻沒有發現該文件，于是初步斷定這是程序崩潰原因。繼續往下看，3個文件相關參數全都傳入了sub_140579b30函數。

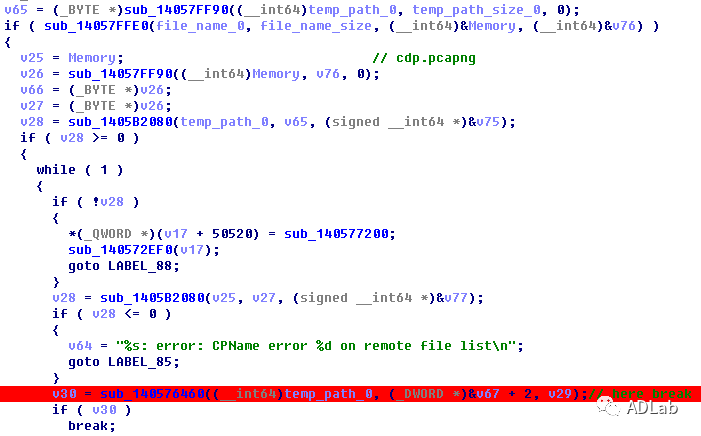

進入函數sub_140579b30，定位temp_path參數的處理。其中，sub_14057FF90函數對傳入的temp_path進行了逐一遍歷，sub_1405B2080函數對傳入的temp_path進行了非法性檢查。下面重點分析sub_140576460函數。

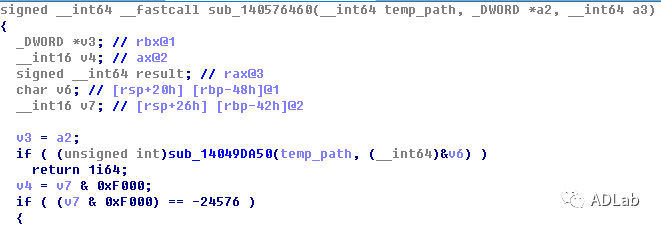

sub_140576460函數將路徑參數temp_path傳入了sub_14049DA50。

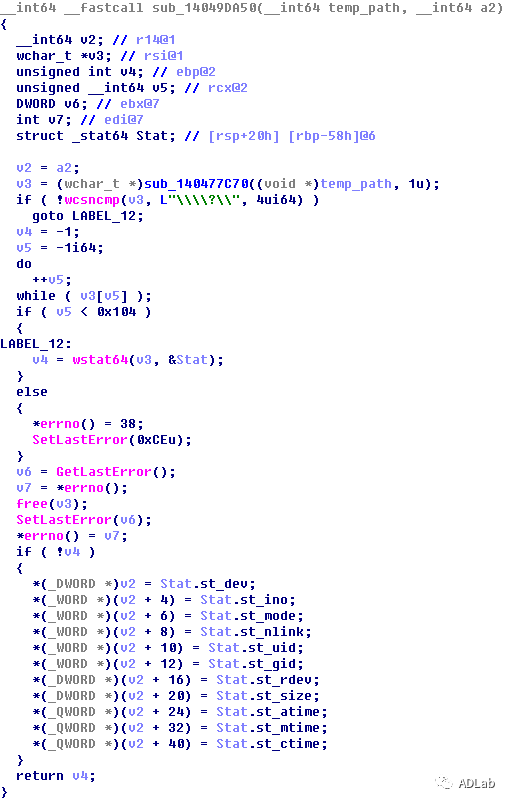

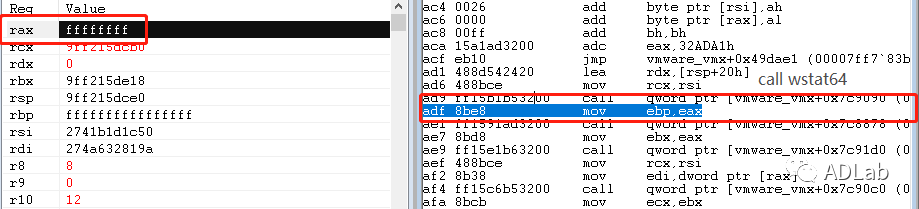

首先，函數sub_14049DA50通過sub_140477C70對字符串進行了處理。然后，調用wstat64獲取相應路徑的文件狀態，如果成功獲取則保存到一個結構體中，否則返回0xffffffff。由于Temp目錄下并未發現備份文件，導致獲取狀態失敗，從而返回0xffffffff。
返回0xffffffff后，重新回到sub_140579b30函數中，程序跳出while循環到達如下位置，輸出錯誤信息并跳轉至sub_140572A70。

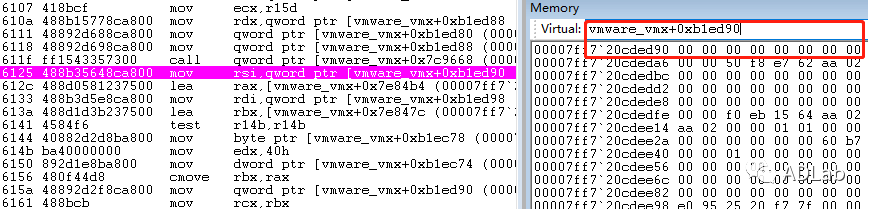

從sub_140572A70最終執行到sub_1400960C0，到達如下位置將vmware_vmx+0xb1ed90處的值賦給了rsi，即為0。
繼續往下執行，將rsi中0值賦值到rax中，然后調用0x7ff8fab0c510處，即ntdll!LdrpDispatchUserCallTarget。

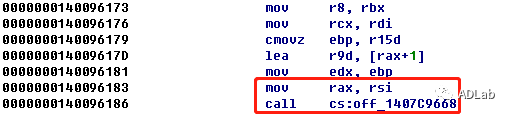

此處與靜態下的過程有一點不同，靜態下該處調用如下：
如果按照靜態過程執行，應當到達sub_1407C7650,即如下位置：

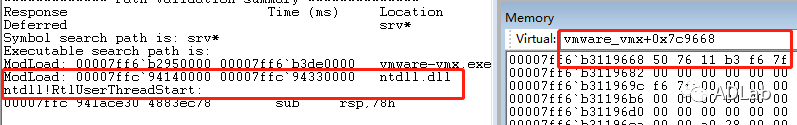

在ntdll.dll被加載之前，該處數據依舊為上圖所示地址：

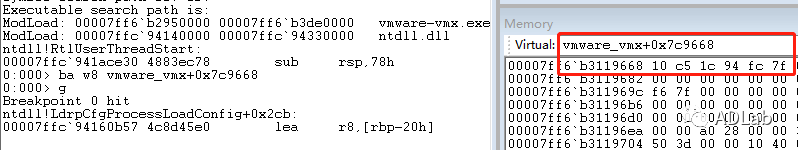

后來在ntdll.dll中實施CFG（ControlFlowGuard）保護機制，將vmware_vmx+0x7c9668地址處數據進行了改寫，從而執行到ntdll!LdrpDispatchUserCallTarget中。

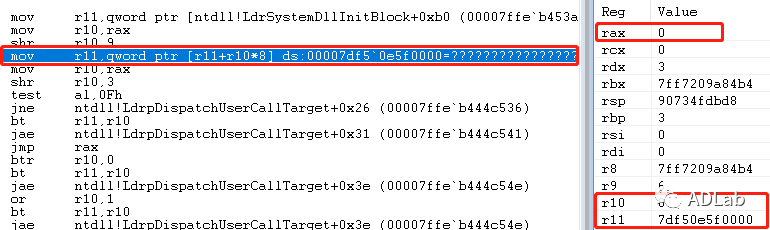

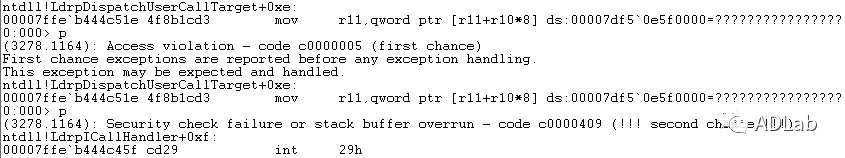

在ntdll!LdrpDispatchUserCallTarget函數中，取r11+r10*8處的值賦值給r11時出現了問題，該地址為空，就造成了空指針引用，從而執行了int 29h，造成異常。然而，即使沒有CFG機制，程序也會在執行“jmp rax”處崩潰，通過下圖可以看出，CFG機制僅僅是在原本程序跳轉指令前添加了一些檢查。
至此，VMware崩潰的原因基本分析清楚了。另一個疑問是，為什么7zip已經在系統Temp下生成了文件，并且VMware也已經獲取到了路徑參數，卻在移動前自動刪除了文件呢。這就需要從7zip中尋找答案。

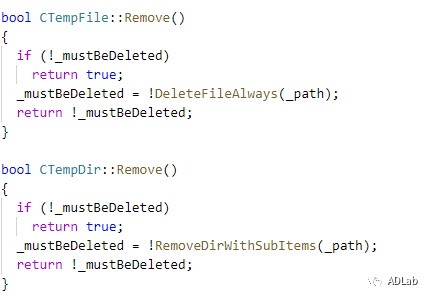

由上一節分析可知，Vmware crash原因是Temp目錄下文件被刪除。閱讀7zip源碼，鎖定了CPP/Windows/FileDir.cpp中的文件刪除函數。

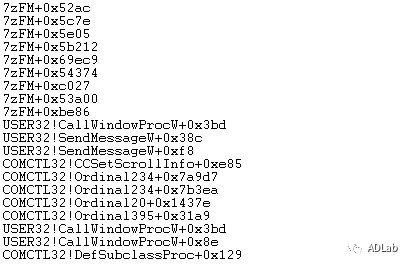

使用WinDbg加載7zip，然后在Remove函數位置進行下斷，程序運行后進行拖拽操作，在Remove函數中斷后對應的調用堆棧如下所示。

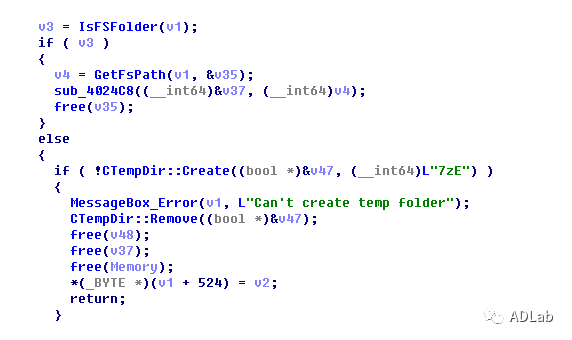

堆棧中7zFM+0x5b212地址位于函數CPanel::OnDrag中，該函數為鼠標拖拽操作函數。當檢測到對7zip打開的目錄進行操作時，便會在Temp目錄下生成一個以7zE開頭的隨機命名文件夾。

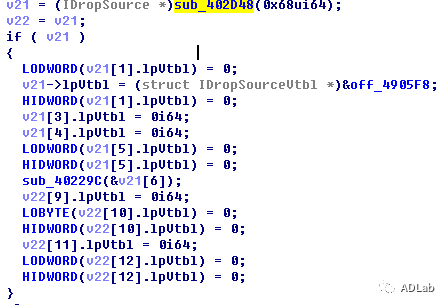

然后，將該文件夾設置為目標目錄，并且設置了一些數據及IpDropSourse結構體。
繼續往下可以看到一個DoDragDrop函數，該函數功能是進行OLE拖放相關操作，通過檢測光標的行為分別調用一些方法并返回對應的數值。

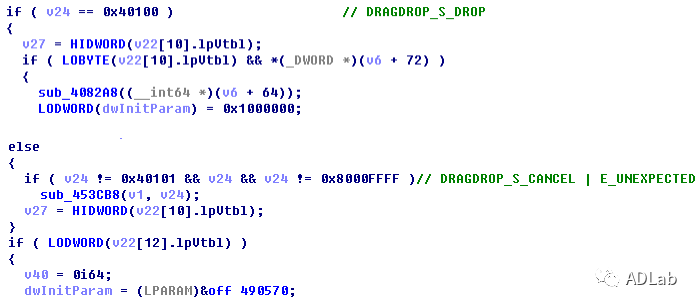

然后，根據DoDragDrop函數的返回值來判斷光標的拖拽是否有效，從而執行對應的操作。
從7zip中拖拽文件到虛擬機，由于無法獲知文件拖拽的目標路徑，因此DoDragDrop會返回DRAGDROP_S_CANCEL(0x40101)，不會執行拷貝操作的分支，而是直接將Temp目錄下生成的臨時目錄刪除。
7zip壓縮包中文件拖拽操作會觸發DoDragDrop函數調用，該函數會獲取文件數據及光標停止的位置。但是將文件拖拽到VMware窗口時，DoDragDrop函數不能獲取準確的目標路徑，因此無法將文件拷貝到目標位置，從而直接刪除臨時文件，最終導致VMware無法獲取文件狀態造成崩潰。
參考鏈接：
[1]https://0cch.com/2016/12/13/int29h/
[2]https://docs.microsoft.com/en-us/windows/win32/api/ole2/nf-ole2-dodragdrop
[3]https://github.com/kornelski/7z/tree/20e38032e62bd6bb3a176d51bce0558b16dd51e2
